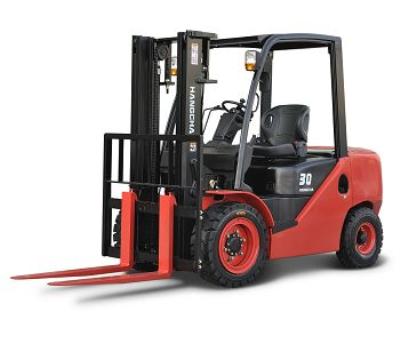

XF Series 2.0-2.5 т



Характеристика XF SERIES 2.0-2.5 Т

Производитель   HANGCHA
Базовая модель   CPCD20- CPQD20- CPCD20- CPQD20- CPCD25- CPQD25- CPCD25- CPQD25-
Тип   XW33F/B/M XW22F/B/M-Y XW32F XW21F-Y XW33F/B/M XW22F/B/M-Y XW32F XW21F-Y
Двигатель   Дизель Газ / Бензин Дизель Газ / Бензин Дизель Газ / Бензин Дизель Газ / Бензин
Грузоподъемность кг 2000 2500
Размеры
Высота подъема груза мм 3000 3000
Размер вил д/в/ш мм 1070X122X40 1070X122X40
Диапазон наклона мачты вперед/назад град. 6/12 6/12
Радиус поворота (внешний) мм 2180 2245
Мин. ширина проезда при складировании с правым разворотом (добавить длину груза и зазор) мм 2645 2710
Габаритные размеры длина до спинки вил мм 2530 2605
габаритная ширина мм 1155 1155
высота опущенной мачты мм 2035 2035
высота вытянутой мачты мм 4045 4045
высота защитной крыши мм 2115 2115
Производительность
Скорость движение без груза км/ч 18.2/18.6/17.9 19/19.4/18.7 19,4 18,2 18.2/18.6/17.9 19/19.4/18.7 19,4 18,2
подъем (с грузом) мм/сек 620 560 600 490 620 560 600 490
опускание (с грузом) мм/сек 500 500 500 500 500 500 500 500
Макс. тяговое усилие (с грузом) № 19800/19400/19500 18700/18300/18400 14300 14500 19800/19400/19500 18700/18300/18400 14300 14500
Макс. преодолеваемый подъем (с грузом) % 35/34/34 33/32/32 24 25 30/29/29 28/27/27 21 21
Шасси
Колеса передние мм 7.00-12-12PR 7.00-12-12PR
задние мм 6.00-9-10PR 6.00-9-10PR
Колея передняя мм 965 965
задняя мм 973 973
колесная база   мм 1650 1650
дорожный просвет в самой нижней точке   115 115
по центру колесной базы   150 150
Вес
Собственный вес кг 3405 3765
Распределение веса с грузом (вперед/назад)   4705/700 5475/790
без груза (вперед/назад)   1610/1795 1560/2205
Трансмиссия / Мощность
Батарея Напряжение / мощность (20часов) 12/60 12/60 12/60 12/60 12/60 12/60 12/60 12/60
двигатель модель   4TNE98 K25 4TNE92 K21 4TNE98 K25 4TNE92 K21
производитель   YANMAR NISSAN YANMAR NISSAN YANMAR NISSAN YANMAR NISSAN
номинальная мощность (об/мин) кВт 44.3/2300 38/2400 32.8/2450 31.05.2300 44.3/2300 38/2400 32.8/2450 31.05.2300
номинальный крутящий момент (об/мин)   196/1700 185/1600 142/1600 144/1600 196/1700 185/1600 142/1600 144/1600
количество целиндров   4 4 4 4 4 4 4 4
Диаметр х Ход мм 98X110 89X100 92X100 89X83 98X110 89X100 92X100 89X83
Станд. токсичности двигателя Stage IIIA/Tier 3   Stage IIIA/Tier 4   Stage IIIA/Tier 3   Stage IIIA/Tier 4
объем двигателя сс 3319 2488 2659 2065 3319 2488 2659 2065
Емкость топливного бака л 60 60 50 50 60 60 50 50
трансмиссия производитель   HANGCHA/OKAMURA/MS HANGCHA/OKAMURA/MS
тип   POWERSHIFT
Кол-во передач вперед/назад 1/1
    17,5 14,5

Характеристика мачт

Модель Макс. высота вил Габаритная высота Свободный ход Передний свес Наклон мачты Грузоподъемность
Опущенное положение Выдвинутое положение Без опорной решетки С опорной решеткой Центр нагрузки 500 мм
Без опорной решетки С опорной решеткой 1/1.5Т/1.75T Вперед Назад Одинарные колеса Двойные колеса
2.0T 2.5T 2.0T 2.5T
мм мм мм мм мм мм мм Градус Градус кг кг кг кг
Мачта широкого обзора X25M250 2500 1785 3160 3545 140 140 465 6 12 2000 2500 2000 2500
X25M270 2700 1885 3360 3745 140 140 465 6 12 2000 2500 2000 2500
X25M300 3000 2035 3660 4045 140 140 465 6 12 2000 2500 2000 2500
X25M330 3300 2185 3960 4345 140 140 465 6 12 2000 2500 2000 2500
X25M350 3500 2285 4160 4545 140 140 465 6 12 2000 2500 2000 2500
X25M360 3600 2385 4260 4645 140 140 465 6 12 2000 2500 2000 2500
X25M400 4000 2635 4660 5045 140 140 465 6 12 1900 2300 2000 2500
X25M430 4300 2785 4960 5345 140 140 465 6 6 1800 2100 1950 2450
X25M450 4500 2885 5160 5545 140 140 465 6 6 1700 2000 1900 2400
X25M480 4800 3035 5660 6045 140 140 465 6 6 1500 1700 1700 2100
X25M500 5000 3135 5660 6045 140 140 465 6 6 1400 1600 1600 2000
2-секционная мачта широкого обзора со свободным ходом X25U250 2500 1810 3180 3545 1130 760 465 6 12 2000 2500 2000 2500
X25U270 2700 1910 3380 3745 1230 860 465 6 12 2000 2500 2000 2500
X25U300 3000 2010 3680 4045 1330 960 465 6 12 2000 2500 2000 2500
X25U330 3300 2160 3980 4345 1480 1110 465 6 12 2000 2500 2000 2500
X25U360 3600 2310 4280 4645 1630 1260 465 6 12 2000 2500 2000 2500
X25U400 4000 2560 4680 5045 1880 1510 465 6 12 1900 2300 2000 2500
3-секционная мачта широкого обзора со свободным ходом X25N430 4300 2100 5000 5345 1400 955 480 6 6 1700 2000 1900 2400
X25N450 4500 2150 5230 5595 1740 1005 480 6 6 1600 1900 1800 2300
X25N480 4800 2250 5480 5845 1570 1105 480 6 6 1500 1700 1700 2100
X25N500 5000 2300 5680 6045 1620 1155 480 6 6 1400 1600 1600 2000
X25N550 5500 2500 6180 6545 1820 1355 480 3 6 1100 1250 1500 1800
X25N600 6000 2750 6730 7095 2070 1605 480 3 6 800 900 1400 1600
